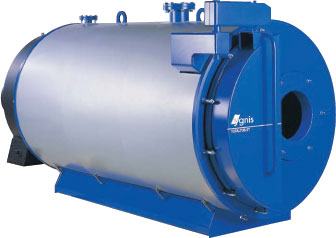

Водогрейный жаротрубный стальной промышленный котел YGNIS FBG с тупиковой горизонтальной и газоплотной топкой и периферийным пучком дымогарных труб со встроенными турбулизаторами для работы на газообразном и жидком топливе, мощностью от 150 до 2500 кВт. Факел горелки, работающей под наддувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объеме котла пучку жаровых труб конвективной поверхности теплообмена. Продукты сгорания по трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются шнековыми турбулизаторами из жаростойкой стали.

Рабочее давление – 5 бар.

Возможно исполнение для рабочего давления 6,8 бар.

Максимальная температура котловой воды – 110*С.

Топливо – природный газ, дизельное топливо, мазут.

Общее описание.

1.                      Стальной двухходовой жаротрубный котел с горизонтальной цилиндрической топкой с реверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена, оснащенных турбулизаторами.

2.                      Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью. Толщина теплоизоляции из минеральной ваты равна 60 мм.

3.                      Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.

4.                      Стандартное исполнение:

·        Фронтальная дверь – с правым расположением петель (возможна поставка с левым расположением петель;

·        Ответный фланец под горелку;

·        Две гильзы для ввода термодатчиков;

·        Смотровое окно для контроля наличия пламени;

·        Фланец для монтажа горелки;

·        Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна (проушины) для подъема котла.

Дополнительная комплектация для котла.

1. Панель управления для промышленных котлов FBG 150-1160кВт, состоящая из:

- блочного термостата (повторного взведения);

- контрольного термостата низкой  и высокой температуры теплоносителя (установлен первоначально на 90*С);

- датчика температуры.

2. Панель управления для котлов FBG 1380-2500кВт, состоящая из:

- блокировочного термостата (повторного взведения);

- контрольного термостата низкой и высокой температуры теплоносителя (установлен первоначально на 90*С);

- датчика температуры;

- главного выключателя;

- сигнальной лампы выключения котла при перегреве теплоносителя;

сигнальной лампы выключения горелки;

плавких предохранителей.

Технические характеристики промышленных котлов Ygnis FBG 1380-2500 кВт

Рабочее давление 5 бар            Максимальная температура котловой воды 110*С

максимальное давление 8 бар            Температура уходящих газов 240*С

Размеры промышленных котлов FBG 1380-2500кВт
