Паровые котлы ICI-GX (Италия)

Устройство и технические характеристики

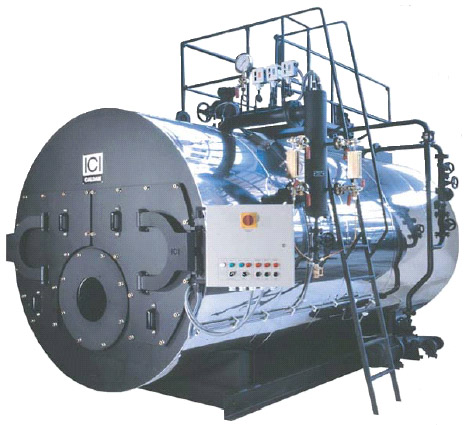

Моноблочный стальной жаротрубный паровой котел для получения насыщенного пара с трехходовым движением продуктов сгорания паропроизводительностью от 1.700 до 17.000 кг/час.

Факел горелки, работающей под наддувом, формируется вдоль горизонтальной топки от фронта котла.

Удлиненная горизонтальная нереверсивная цилиндрическая топка пригодна для монтажа практически любых  дутьевых горелок, в том числе и ротационных.

Первый конвективный пучок жаровых труб возвращает продукты сгорания к фронту котла, а третий ход осуществляется вторым конвективным пучком стальных труб, направляющим продукты сгорания к газосборному коллектору в задней части котла.

. Рабочее давление 12 и 15 бар

. Топливо _ природный газ, дизельное топливо, топочный мазут, (возможно использование мазута М100 по отдельному запросу).

Общее описание

1. Стальной трехходовой жаротрубный паровой котел с горизонтальной цилиндрической топкой с нереверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена

2. Внешний кожух котла изготовлен из нержавеющей стали. Толщина теплоизоляции из минеральной ваты равна 80 мм.

3. Передняя и задняя смотровые двери обеспечивают легкий доступ к жаровым трубам.

4. Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна (проушины) для подъема котла.

Стандартная комплектация:

1. Два указателя уровня с отсечными и дренажными кранами.

2. Главный парозапорный кран.

3. Автоматика безопасности в составе:

- реле рабочего давления в составе датчиков минимального и максимального давления, включая блокирующее реле давления с ручным включением;

- реле минимального и максимального уровня воды (автоматический регулятор уровня), блокирующее реле минимального уровня воды.

4. Два предохранительных клапана безопасности.

5. Манометр с 3_х ходовым краном

6. Внешнее покрытие из нержавеющей стали.

7. Дренажный узел (дренажный клапан и запорный кран)

8. Два питательных насоса с запорными вентилями и обратными клапанами.

9. Щит электроснабжения и управления котлом

10. Площадка обслуживания.

11. Монтажный фланец под горелку.

Дополнительная комплектация:

Реле давления второй ступени горелки

Автоматизированный узел периодической продувки по таймеру

Автоматизированный узел периодической продувки по датчику солесодержания

Пароперегреватель

Экономайзер
