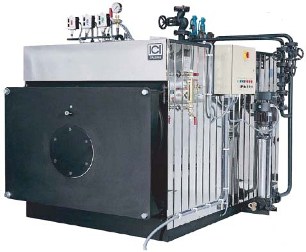

Паровые котлы ICI-AX (Италия)

Устройство и технические характеристики

Жаротрубный стальной паровой котел с тупиковой горизонтальной газоплотной топкой и периферийным пучком дымогарных труб со встроенными турбулизаторами паропроизво дительностью от 340 до 5100 кг пара в час.

Факел горелки, работающей под наддувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объеме котла пучку жаровых труб конвективной поверхности теплообмена.

Продукты сгорания по жаровым трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком.

Для интенсификации теплообмена все трубы конвективной поверхности оснащаются шнековыми турбулизаторами из нержавеющей стали.

Рабочее давление 12 и 15 бар

Топливо природный газ, дизельное топливо, топочный мазут.

Общее описание
Стальной двухходовой жаротрубный паровой котел с горизонтальной цилиндрической топкой с реверсивным
развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена, оснащенных турбулизаторами.

Внешний кожух котла изготовлен из нержавеющей стали. Толщина теплоизоляции из минеральной ваты равна 60 мм.

Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена.

Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.

Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна проушины) для подъема котла.

Стандартная комплектация:
1. Два указателя уровня с отсечным и дренажным краном.
2. Два крана проверки уровня воды
3. Главный парозапорный кран.
4. Автоматика безопасности в составе:
реле рабочего давления с датчиками минимального и максимального давления, включая блокирующее реле давления с ручным включением;
реле минимального и максимального уровня воды (автоматический регулятор уровня), включая блокирующее реле минимального уровня воды.
5. Два рычажных предохранительных клапана безопасности.
6. Манометр с 3 х ходовым краном.
7. Внешнее покрытие из нержавеющей стали.
8. Дренажный узел (сливной клапан и запорный кран).
9. Два питательных насоса с обратными клапанами.
10. Щит электроснабжения и управления котлом.
11. Ответные фланцы для гидравлических присоединений.
12. Монтажный фланец под горелку.

Дополнительная комплектация:
Второе реле рабочего давления.
Автоматизированный узел периодической продувки по датчику времени.
Автоматизированный узел периодической продувки по датчику солесодержания.
