Котлы WOLF CHK (17-63 кВт) серии Comfortline |
|
|---|---|
 |
|
|
Чугунный отопительный котел на газовом/дизельном топливе CHK, CHK-CB Преимущества отопительных котлов фирмы WOLF-ComfortLine: • Чугунные элементы и дверцы котла из прочного коррозионностойкого чугуна с феррито-перлитными добавками для повышения срока службы. • Топочная камера равномерно омывается водой, конденсат не образуется, отсутствуют шумы, вызываемые кипением и температурным удлинением. • Облицовка с порошковым напылением, высокое качество отделки. • Устройство регулирования полностью смонтировано, выводы со штекерами для упрощения электромонтажа. • Высокий номинальный к.п.д.: до 95 %, обеспечивающий оптимальное использование энергии. • Жидкотопливная наддувная горелка Premio /ТН в соответствии с DIN EN 267, модель испытана на мазутном топливе EL с низким уровнем выбросов - для котлов типа CHU/CHU-CB. • Вертикальный бойлер SE-1 с двухслойным эмалевым покрытием для повышения антикоррозионной защиты. • Только для котлов типа CHK/CHU-CB Водонагреватель из высоколегированной, нержавеющей хромо-никелевой стали согласно DIN 4753. Емкость бойлера - по выбору 155 л или 200 л. Спираль теплообменника - из бесшовной растягиваемой гладкой трубки с большой теплообменной. |
Технические характеристики чугунных котлов WOLF серии COMFORTLINE
Чугунные отопительные котлы WOLF CHK/CHU(-CB) |
22 | 29 | 37 | 45 | 60 | |
| Диапазон мощности без горелки | кВт | 15-26 | 22-34 | 29-45 | 37-53 | 48-60 |
| Рекомендуемый диапазон мощности | кВт | 15-22 | 22-29 | 29-37 | 37-45 | 48-60 |
| Диапазон мощности с горелкой Premio | кВт | 19"-22 | 25"-29 | 29"-37 | 37"-45 | 481l-59 |
| Установленная мощность горелки Premio | кВт | 21 | 27 | 34 | 41 | 55 |
| Диапазон мощности с горелкой ТН | кВт | 15-22 | 22-29 | - | - | - |
| Установленная мощность горелки ТН | кВт | 21 | 27 | - | - | - |
| Емкость бойлера | л | 155 | 155 | - | - | - |
| Емкость бойлера | л | 200 | 200 | 200 | 200 | 200 |
| Длительная мощность бойлера 155 л | л/ч | 540 | 710 | - | - | - |
| Длительная мощность бойлера 200 л | л/ч | 540 | 710 | 910 | 1100 | 1250 |
| Показатель мощности 155 л | NL | 2,7 | 3,1 | - | - | - |
| Показатель мощности 200 л | NL | 3,5 | 4,5 | 4,9 | 4,9 | 5,2 |
| Объем воды в котле | л | 29 | 35 | 41 | 47 | 59 |
| Объем газа в котле | л | 33 | 43 | 53 | 63 | 83 |
| Сопротивл. сетевой воды (при D t = 20 К) | мбар | 2 | 4 | 6 | 8 | 14 |
| Макс. доп.изб. давление котла | бар | 4 | 4 | 4 | 4 | 4 |
| Макс. доп. изб. давление бойлера | бар | 10 | 10 | 10 | 10 | 10 |
| Относит, затраты тепла для поддержания готовности | % | 1,15 | 1,05 | 0,95 | 0,85 | 0,7 |
| Необх. напор теплогенератора* | Па | 10 | 13 | 16 | 19 | 0 |
| Температура отходящих газов * | град.С | 150/170 | 160/170 | 150/170 | 150/170 | 155/175 |
| Массовый поток отходящих газов * | кг/ч | 32/37 | 44/49 | 49/62 | 62/75 | 80/98 |
| Вес котла | кг | 167 | 198 | 229 | 260 | 322 |
| Вес бойлера 155л | кг | 66 | 66 | - | - | - |
| Вес бойлера 200 л | кг | 83 | 83 | 83 | 83 | 83 |
| Вес горелки | кг | 10 | 10 | 15,5 | 15,5 | 15,5 |
| Диаметр трубы отходящих газов | мм | 129 | 129 | 149 | 149 | 149 |
| Подвод/отвод воды котла | Rp | 11/4 | 11/4 | 11/4 | 11/4 | 11/4 |
| Слив,заполнение | Rp | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Приток холодной воды, подкл. горячей воды | R | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Циркуляция 155/200 Л | R | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Высота котла | А мм | 835 | 835 | 835 | 835 | 835 |
| Ширина котла/бойлера | В мм | 660 | 660 | 660 | 660 | 660 |
| Длина котла | С мм | 640 | 740 | 840 | 940 | 1040 |
| Длина бойлера 155л | D мм | 987 | 987 | - | - | - |
| Длина бойлера 200 л | D мм | 1262 | 1262 | 1262 | 1262 | 1262 |
| Глубина звукоизолирующего кожуха | Е мм | 336 | 336 | 345 | 345 | 345 |
| Общая высота с устройством регулирования | F1 мм | 1280 | 1280 | 1280 | 1280 | 1280 |
| Общая высота с устройством регулирования | F2MM | 1625 | 1625 | 1625 | 1625 | 1625 |
| Присоединение дымовой трубы | G1 мм | 859 | 859 | 859 | 859 | 859 |
| Присоединение дымовой трубы | G2 мм | 1204 | 1204 | 1204 | 1204 | 1204 |
| Присоединение системы отопления | Н мм | 600 | 600 | 600 | 600 | 600 |
| Электрическое подключение | 230 В перем. тока / 50 Гц /10 А | |||||
* Показатель для более низкой/высокой мощности котла относительно содержания G02 равного 13 % и средней температуры воды в котле 60°С. Габариты дымовой трубы рассчитывать в соответствии с DIN 4705. При температуре отходящих газов ниже 160°С эти котлы следует подсоединять к дымовым трубам с хорошей теплоизоляцией (группа сопротивления теплопроводности I) в соответствии с DIN 18160, часть 1) или использовать соответствующие влагостойкие системы отвода отходящих газов, утвержденные всеми органами строительного надзора.
1) При такой установленной мощности котла обеспечивается соблюдение предельных значений, предписываемых "Гамбургской программой развития».

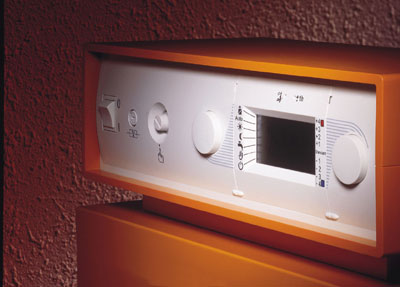

Система управления WOLF для одноступенчатой горелки |
|
