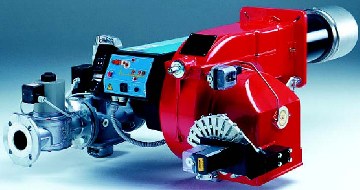

ГАЗОВЫЕ ГОРЕЛКИ СЕРИИ TECNOPRESS
|
 |
 |
|
|
Горелки серии TECNOPRESS,
рабочий диапазон которых находится в пределах от 65 до 1650 кВт,
используются на теплогенераторах с разряжением или противодавлением
в камере сгорания.
Постоянное внимание к растущим потребностям рынка, обеспечению
безопасности изделия, повышению его КПД и защите окружающей среды
подтолкнули CIB UNIGAS к
разработке в собственных лабораториях и исследовательском центре
новейших экологичных технологий.
В частности, в этой серии горелок наиболее полным образом
применяется наш опыт, накопленный в сфере газового оборудования.
Головка сгорания в виде колокола образует равномерное пламя с
высоким уровнем излучения.
Простая и практичная
регулировка и настройка, легкость демонтажа и обслуживания
компонентов, а также оптимальный уровень «цена/качество» делают нашу
продукцию очень конкурентоспособной.
|
 |
Технические
характеристики:
Все модели серии TECNOPRESS могут
иметь следующие типы регулирования:
- TN: одноступенчатое, до 860 кВт
- AB: двухступенчатое, до 1650 кВт
- MD: модулирующее, до 1650 кВт
В последнем случае необходимо указать переменную (температура
или давление) и диапазон регулирования.
Все модуляторы имеют три типа действия P+I+D (пропорциональное +
интегральное + производное).
Все типы горелок предназначены для работы на природном газе.
Возможность легко и точно изменять положение головки сгорания
внутри сопла гарантирует увеличение КПД сгорания и улучшение
формы пламени. Кроме того,
применение регулировочных тяг и рычажных механизмов с высокой
точностью позволяет выполнять регулировку на основных рабочих
узлах.
В щите управления небольших размеров располагаются приборы
контроля и, при необходимости, регуляторы давления или
температуры.
Благодаря перечисленным выше особенностям значительно упрощается
техническое обслуживание горелки, которое может легко провести
один специалист.
|
|
|
 |
|
Газовые горелки
TECNOPRESS P 20 - P30 Данный тип горелок, корпус
которых, как и во всей серии TECNOPRESS,
отлит из алюминия под давлением, имеет
мощность от 65 до 350 кВт.
Вентилятор центробежного
типа, встроенный в корпус горелки, приводится в
движение однофазным электродвигателем мощностью
0,37 кВт.
Воздушная воронка разработана с целью оптимизации
характеристик контура всасывания,
обеспечивая эффективную работу горелки, в том
числе, на котлах с большим противодавлением.
Система воздухозабора, кроме того, имеет
защитную сетку, предотвращающую попадание
посторонних частиц |
|
|
 |
|
Газовые горелки
TECNOPRESS P 45 - P 50 - P 60 Мощность этих моделей
охватывает диапазон от 145 до 860 кВт. Даже
если у Вас нет особых требований к горелке,
ее одноступенчатое исполнение позволяет
осуществлять определенное регулирование расхода газа.
Как и другие модели серии TECNOPRESS, эти горелки
могут иметь стандартное или длинное сопло. Если
требуется более короткое сопло, чем стандартное,
можно использовать распорные вставки для
регулировки степени ввода сопла сопла в топочную
камеру.
Начиная с модели P50, все горелки работают на
трехфазном переменном токе. |
|
|
 |
|
Газовые горелки
TECNOPRESS
P 65 - P 72 Имея только
двухступенчатый, плавно-двухступенчатый и
модулирующий тип регулирования, данные модели
оснащены электрическим сервоприводом для контроля
соотношения газ/воздух. Данный механизм
одновременно служит для привода воздушной заслонки и
дроссельной заслонки газа с помощью кулачкового
механизма (только в моделях с плавно-двухступенчатым
регулированием и модуляцией).
Процесс перехода от минимальной до максимальной
нагрузки осуществляется пропорционально и
непрерывно (в моделях с плавно-двухступенчатым
регулированием и модуляцией), поддерживая линейную
зависимость соотношения газ/воздух в стадии горения.
На панели управления, как и на всех горелках данной
серии, отображается технологическая схема,
показывающая выполняемые функции и возможные
неполадки системы
. |
|
|
|
|
|
|
